Маммограф IMS Giotto 3DL

Цифровые маммографы GIOTTO IMAGE - это самое современное и экономически оправданное решение для всего цикла диагностики заболеваний молочной железы. Маммографы GIOTTO 3DL в комплектации с цифровой стереотаксической приставкой и столом для биопсии в проун-положении, являются универсальным решением для скрининговой маммографии и горизонтальной биопсии на одной системе (2 в 1).

Основные преимущества:

• Кольцевой штатив с 3D позиционированием
• Площадь снимка увеличивается в среднем на 2 см
• Оператор и пациент могут стоять лицом к лицу
• Детектор последнего поколения прямого преобразования
• Полностью автоматическое определение параметров съемки, основанное на предэкспозиции
• Функция подсветки микрокальцинатов
• Функция определения структуры и микрокальцинатов внутри плотных образований (даже имплантов)
• Возможность биопсии не только вертикально, но и горизонтально на том же самом маммографе (маммограф 2-в-1)
• Тот же детектор, трубка и геометрия пучка при биопсии после маммографии, дают максимальную идентичность изображения образования
• Лучшее соотношение цена/функциональность.

Любое исследование молочной железы начинается с позиционирования пациентки. Универсальное позиционирование в трехмерном пространстве позволяет использовать наклон для более плотного соприкосновения края детектора с грудной стенкой. Отсутствие зазора дает дополнительные сантиметры обследуемой ткани обычно пропускаемые на других маммографах.

Отсюда резкое увеличение выявляемости заболеваний в области грудной мышцы. Позиционируй маммограф, а не пациента – вот девиз штатива с 3D позиционированием. За счет гравитационного вытягивания удается добиться того же, что обычно требует тракции с помощью салфеток и других приспособлений. Заботой о пациенте служит система патентованной свермягкой компрессии SCS, которая максимально уменьшает дискомфорт пациентки от выполняемого обследования. Система обратной связи и особый алгоритм позволяют поводить компрессию быстро, но максимально безболезненно.

Следующим этапом снимка становиться сам момент выхода рентгеновского излучения. В отличии от подавляющего большинства таких аппаратов Giotto 3D дает короткий микродозовый импульс, который экономит дозовую нагрузку на основном снимке – он позволяет получить плотность молочной железы для основного исследования. Метод замера уставок на основании только толщины компрессии зачастую приводит к обратному результату: железа молодых жешищин не большая по своим размерам, но очень плотная. У женщин пожилых с железой большого размера обычный маммограф ошибается, так как имея большую толщину железа состоит из жировой ткани, а, следовательно, имеет минимальную плотность. Используя систему предэкспозиции Giotto 3D позволяет уберечь молодых женщин от снимка, выполненного при низких кВ, но длительной выдержкой ионизирующего излучения, который приводит к высокой дозовой нагрузке. Оптимальные мАс и кВ также напрямую влияют на постоянно высокое качество изображение, которым отличаются маммографы Giotto.

В получении совершенного снимка нет мелочей. Даже такая деталь, как система синхронизации движения растра и экспозиции позволяет избежать артефактов на снимке и снизить дозу облучения. Giotto 3DL оснащен селеновым детектором 24x30 см. Высокая чувствительность к рентгеновскому излучению, сочетающаяся с прямой передачей скрытого изображения ставит данный тип детектора вне конкуренции в области цифровой маммографии. В течение десяти лет, пока селеновые детекторы применяются в цифровых маммографах Giotto 3DL, на данный тип приемника перешли все другие производители маммографов. Имея самый большой опыт работы с селеновыми детекторами, программисты Giotto 3DL разработали самый совершенный алгоритм обработки полученного сигнала, позволяющий получить изображения элементов, которые плохо различимы без использования данной программы. Большое количество интеллектуальных функций программы постпроцессинга Giotto Insight помогает врачам вовремя ставить диагноз.

Маммограф Giotto 3DL оснащен интерфейсом для подключения приставки для стереотаксиса и стола для биопсии, что позволяет его в течении пары минут превратить из вертикальной системы стеререотаксиса в горизотальный стол для биоспии (современный аналог фишеровского стола). Являясь золотым стандартом в биопсии молочной железы, горизонтальная биопсия несмотря на все ее преимущества в безопасности и точности не дает всех ответов в теме пункций молочной железы. Именно поэтому так важно иметь универсальную возможность горизонтальной и вертикальной биопсии.

Рентгеновский генератор имеет инверторную систему стабилизации напряжения и защиты от внешних скачков напряжения. Высокочастотный трансформатор генератора позволяет выполнять короткие экспозиции без периодов нарастания и спада высокого напряжения, что особенно важно для систем предэкспозиции и синхронизации отсеивающего растра с экспозицией. Микропроцессорный тип управления позволяет контролировать все системы аппарата на максимальном уровне, точно и быстро рассчитывать все условия снимка в автоматическом режиме.

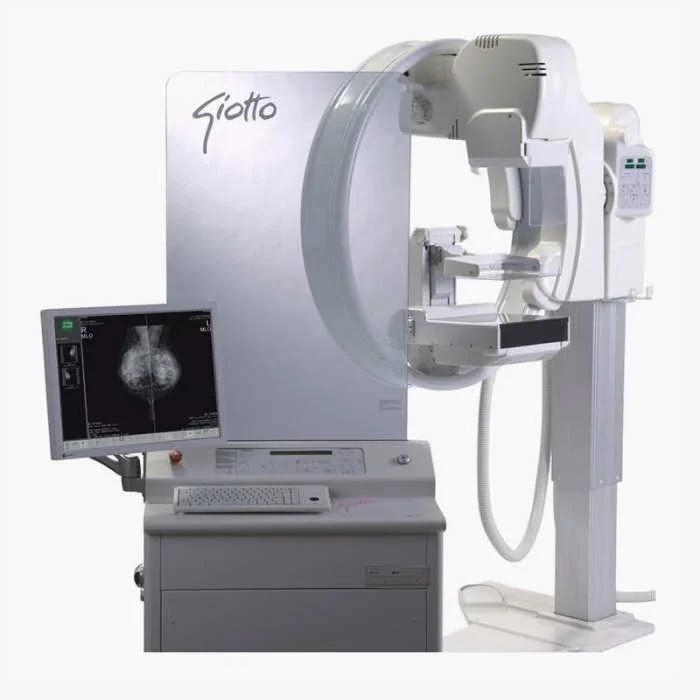

Пульт управления аппаратом расположен отдельно от штатива, что позволяет расположить его в наиболее удобной точке для наблюдения или даже вывести в отдельную пультовую. Оператор находиться за рентгенозащитным стеклом. На пульте расположен ЖК-дисплей и кнопки управления аппаратом. Выводятся данные по состоянию системы, предупреждения, параметры выполненного исследования, доза на пациента. Снимки мгновенно выводятся на медицинский ЖК-дисплей, позволяя опытному лаборанту не только оценить правильность укладки и других параметров, но и увидеть зоны, подозрительные на опасные структурные изменения и еще в процессе исследования совместно с врачом изменить план работы, добавив специальные методы исследования под увеличением и локальной компрессией.

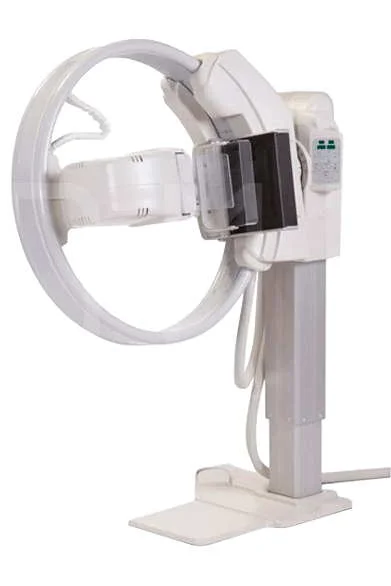

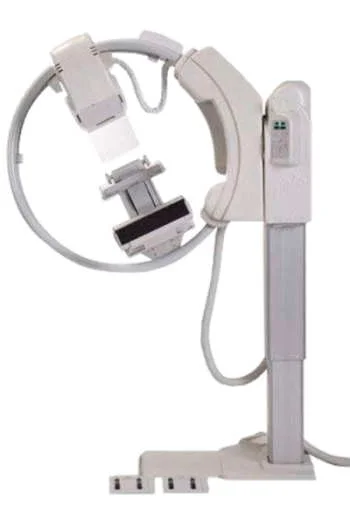

Штатив маммографа Giotto имеет уникальный дизайн кольцевого гентри. Красота технического исполнения дополняется уникальным функциональным преимуществом – появляется дополнительное измерение при позиционировании – 3D позиционирование. Наклон штатива дает дополнительные сантиметры ткани на снимке. Становится возможным аккуратно выполнять исследования пациенткам сидя на инвалидном кресле. Кольцевой штатив открывает свободный доступ лаборанта к укладки молочной железы двумя руками находясь напротив пациентки. Перевод штатива в горионтальное положение – это половина работы по трансформации системы в горизональную систему для биопсии – уникальное преимущество Giotto которое ценят во всем мире.

Рентгеновская трубка с выскоковольтными проводами маммографа Giotto обладает рядом технических инноваций, позволяющих получать высококонтрастные снимки с максимальным количеством деталей.

Опции:

Маммограф Giotto, как аппарат экспертного класса, оснащается самым большим каталогом опций доступным для заказа. Уточнить наличие и вид исполнения каждой конкретной опции вы можете у менеджера по продукту. Наиболее часто заказываемыми опциями являются:

Цифровая стереотаксическая приставка для биопсии (система стереотаксиса) является универсальным инструментом в случае выявления новообразования. Позволяет выполнять следующие виды процедур:

• Трепанбиопсия
• Вакуумная биопсия
• Предоперационная разметка
• Маркировка образования

Стереотаксическая биопсия зачастую является методом выбора, если участок, подозрительный на рак молочной железы, выявлен на маммографии. Предоперационная разметка, а также маркировка участка для динамического наблюдения также выполняется с помощью стереотаксиса. Все снимки, а также вся процедура отражается на мониторе станции для биопсии. Пластина для защиты детектора позволяет избежать даже гипотетического повреждения аппарата при нарушении выполнения процедуры.

Стол для горизонтальной биопсии - является золотым стандартом по удобству для врача и пациента. Пациент не видит зоны обследования, не иглы, крови, исключены обмороки. Исчезает самая частая проблема при стереотаксисе – уход зоны маркировки в результате движений пациента, в том числе непроизвольных (из-за усталости, напряжения, щелчка пистолета, работы аппарата и прочее).

Устройство вакуумной аспирационной биопсии и/или биопсийный пистолет с набором игл позволяет получать столбики ткани из интересуемого участка для проведения гистологического или даже иммуногистохимического исследования.

Устройство увеличения – позволяет приблизить участок молочной железы. Этот прием позволяет улучшить качество изображения, получить изображение мелких деталей (микрокальцинатов).

Комплект для прицельной маммографии – позволяет делать снимки определенного участка. Данный прием оставляет на снимке только интересующий участок молочной железы, обеспечивает разделение тканей, позволяет выявить дополнительные группы микрокальцинатов к уже обнаруженным или провести дополнительный анализ контуров объекта. Существуют две большие группы комплектов для прицельной маммографии – используемый совместно с устройством увеличения и без. Также они делятся по размеру исследуемых участков.Также аппарат может оснащаться специальными компрессионными пластинами. Например, компрессионной пластиной для однопроекционной биопсии и т.д.

Источник бесперебойного питания – позволяет использовать аппарат в сетях с состоянием отличным от номинального. Также данный прибор позволяет избежать аварийного отключения аппарата при резких скачках напряжения и отключения электричества.
