Видеоэндоскопические системы экспертного класса

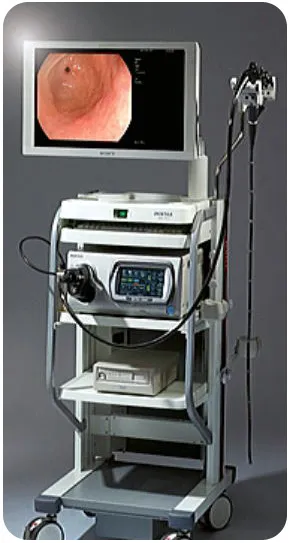

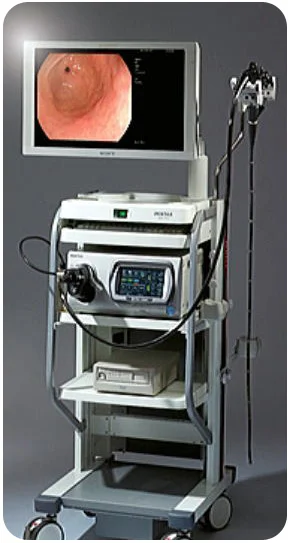

Комплектация эндоскопических систем Hi-Line определяется выбором двух процессоров — EPK i5000, EPK i7000, которые обладают высоким разрешением HD+, обладают совместимость со всеми типами приборов эндоскопического действия Pentax.
- Формирование высококачественного изображение осуществляется по средствам действий процессора. При этом отмечается естественная цветопередача и хорошая контрастность, чтобы легко выявить подозрительные участки слизистой и трудноразличимые детали.
- При дрожании руки в работу вступают специальные инновационные фильтры, которые исключают помехи от шумов, бликов и прочих артефактов.

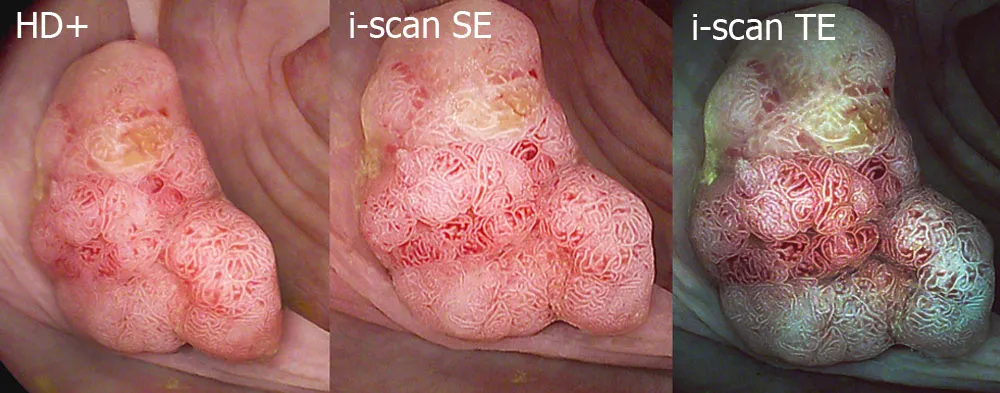

- i-scan выступает в качестве режима, когда изображение получает улучшенное качестве в режиме цифрового программирования. При этом применяются специальные хромоэндоскопические фильтры для усовершенствования визуализации слизистой оболочки, кровеносного сосуда в режиме он-лайн.
- Мощность встроенного в видеопроцессор ксенонового источника света составляет, в результате чего производится формирование яркого и равномерного пучка холодного света. Таким образом, увеличиваются показатели цветопередачи и способности легко и быстро визуализировать архитектуру слизистой оболочки.
o Для видеопроцессоров характерна архивация изображений на переносной жесткий носитель с передачей его на персональный компьютер, чтобы провести дальнейшую обработку.
o Расширенные функциональные особенности управляются клавиатурой.
o Внедрение видеопроцессора EPK i7000 показало, появляется возможность вывода 2 картинок в одно и то же время на монитор врача, что позволяет достичь высококачественной эндоскопической картины в соответствии с алгоритмами i-scan. Оснащение такого процессора характеризуется разработкой интуитивно-понятного интерфейса..
| Функция | Наименование | EPK‑i5000 | EPK‑i7000 |
|---|---|---|---|
| Сеть питания | Напряжение | 230V (PAL) | |
| Частота | 50-60Hz | ||
| Потребление | 2.1A | 2.4A | |
| Отклонения | +/-10% | ||
| Рабочая среда | Температура | 10 ~ 40° C | |
| Относительная влажность | 0 ~ 95% | 30 ~ 85% | |
| Атмосферное давление | 700~1060 hPа | ||
| Среда хранения/транспортировки | Температура | -20 ~ 60° C | |
| Относительная влажность | 0 ~ 85% | 0 ~ 95% | |
| Атмосферное давление | 700~1060 hPа | ||
| Освещение | Лампа | Ксеноновая лампа OL-X27, OL-X28 (300 Вт) | Ксеноновая лампа OL-X28, OL-X29 (300 Вт) |
| Температура цвета | 6,000 К | ||
| Управление яркостью | По выбору: авто или ручное | ||
| Совместимость с эндоскопами | Видеоскопы с цветной матрицей | ПЕНТАКС(i серий и 70K, 80K и 90K серий) | |
| Фиброскопы | Фиброскопы ПЕНТАКС (с модулем видеоадаптера) | ||
| Система подачи воздуха | Система насоса | постоянного тока, диафрагменного типа | |
| Давление при 0 потоке | 45 ~70 kPa (6.5 ~10.2 PSI) | ||
|
Стандартный объем подачи воздуха во входное отверстие емкости для воды |
Уровень 1: 2,0-2,8 л/мин Уровень 2: 2,9-3,4 л/мин Уровень 3: 3,5-4,0 л/мин Уровень 4: 4,1-4,5 л/мин Уровень 5: 4,6-7,2 л/мин |
||
| Система подачи воды |
Блок емкости для воды под давлением насоса |
Вместимость емкости = 200мл | |
| Система контроля яркости | Автоматическая | Выбор – по среднему или по пику | |
| Ручная | Регулировка +/- 5 шагов | ||
| Система цвета | Коррекция цвета | Красный +/- 5 шагов | |
| Синий +/- 5 шагов | |||
| Стоп-кадр | При активации стоп кадра автоматически возникает «живой» кадр | ||
| Охлаждение | Принудительное, воздушное | ||
| Классификация электромедицинского оборудования | Тип защиты от электрического удара | Оборудование класса I,вилка с 3-мя контактами | |
| Степень защиты от электрического удара | BF тип (плавающий), эндоскоп изолированный, использование на сердце запрещено | ||
| Степень защиты от взрыва |
Не использовать вблизи легко воспламеняющихся веществ. Видеопроцессор запрещено использовать в смеси воздуха и воспламеняющегося анестетического газа или смеси закиси азота и воспламеняющегося анестетического газа. |
||
| Размеры | ширина | 400 мм | |
| высота | 205 мм | ||
| глубина | 485 мм | 520 мм | |
| Вес | Основной блок | 22.0 кг | 20.0 кг |
